2012最新汽車電腦信號模擬專家隆重上市！與同行業3萬機型完全抗衡！設計先進！功能完善！性能穩定！終身保修！一年免費！
2012最新汽車電腦信號模擬專家隆重上市！
與同行業3萬機型完全抗衡！
設計先進！功能完善！性能穩定！
終身保修！一年免費維修！！
- 使用者可根據發動機控制系統不同獨立設定不同類型的曲軸信號輸出(適用于所有車型的電腦驅動)
- 自動變速器輸入、輸出軸信號模擬
- 常用電腦全自動引腳連接提示
- 設定波形數據直接寫入
- 曲軸信號波形數據電腦自動設定
- 獨立六通道噴油時間測試
- 發動機轉速信號輸出
- 車速信號輸出（霍爾信號、磁電信號）
- 三、四通道ABS輪速信號輸出
- 柴油電控系統測試
- EGR電磁閥驅動
- 碳罐清除電磁閥驅動
- 轉速表驅動
- 鼓風機控制模塊驅動
- 怠速閥驅動
- 12V\24V步進電機驅動（四、六線）
- 噴油器驅動
- 點火線圈驅動
- 點火模塊驅動
- 倒車?yán)走_(dá)（超聲波）探頭驅動
- 自動變速器換擋閥驅動
- 換擋品質閥驅動
- 油壓調節閥驅動
- 水溫、進氣溫度、室外溫度、蒸發箱溫度傳感器信號模擬
- 氧傳感器信號模擬（手動）
- 氧傳感器信號模擬（自動信號）
- 節氣門信號模擬
- 碳罐清除電磁閥模擬
- EGR電磁閥模擬
- 空氣流量計、進氣壓力傳感器（模擬、數字）信號模擬
- 點火線圈模擬
- 噴油器模擬
- 怠速步進電機模擬（四線、六線）
- A\C繼電器模擬
- 油泵繼電器模擬
- 散熱器風扇繼電器模擬
- 音頻信號輸出、功放驅動
- 自動變速器換擋閥、換擋品質閥、油壓調節閥模擬
- 噴油脈寬測量
- 中央門鎖伺服器模擬
- 防盜電阻模擬
- 所有輸出信號過載保護
- 大功率5V\12V\24V電壓輸出
- 用戶功能擴展
儀器具體參數：
- 可設定波形輸出：五通道任意設定波形輸出，可同時輸出曲軸1o轉角信號、判缸信號、1缸上止點信號、凸輪軸信號，相位精準。適用于全世界所有車型的曲軸、凸輪軸信號模擬；同時適用于全世界所有自動變速器輸入、輸出軸信號模擬；ABS三、四通道輪速信號模擬；電腦設定波形，網絡終身免費升級，同時波形數據可由存儲卡長久保存；
- 輸出信號：磁電信號、霍爾信號、光電信號；
- 執行器驅動：驅動電流3A、占空比1%~99%連續調節、頻率連續調節；
- 執行器模擬驅動：54通道同時輸出
- 步進電機驅動：電流1A，適用于所有車用四線、六線（12V\24V）步進電機驅動；
- 輸出電流：5V-5A\12V-5A\24V-3A
- 感器信號模擬：電阻100Ω~10000Ω 電壓0V~5V×2 0V~1.5V 0V~12V
儀器適用范圍：
- 汽車傳感器動態診斷、汽車發動機、變速器、ABS、空調、防盜等其它電腦維修、汽車教學教具模型驅動、汽車生產研發；
- 本儀器適用于德、美、日、韓、國產微型等數十種車系上千種車型；
儀器裝箱清單：
- 傳感器信號模擬專家黃金版 1臺
- 波形寫入數據線 1條
- 信號模擬驅動數據線 19條
- 電源線 1條
- 波形連線 3條
- 電腦數據光盤 1張
- 儀器說明書 1份

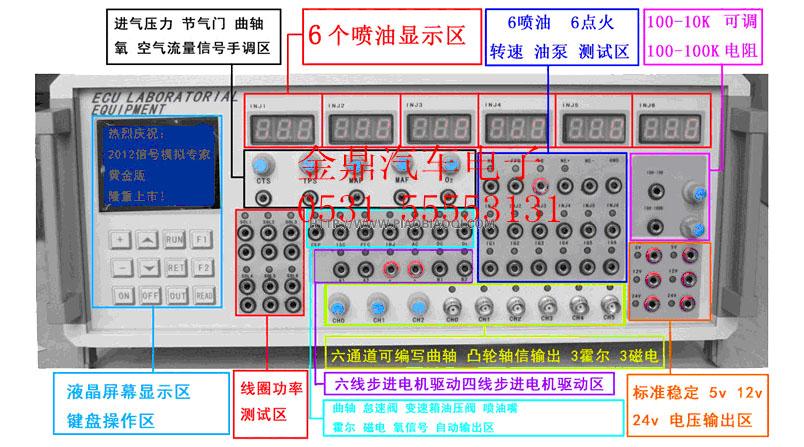

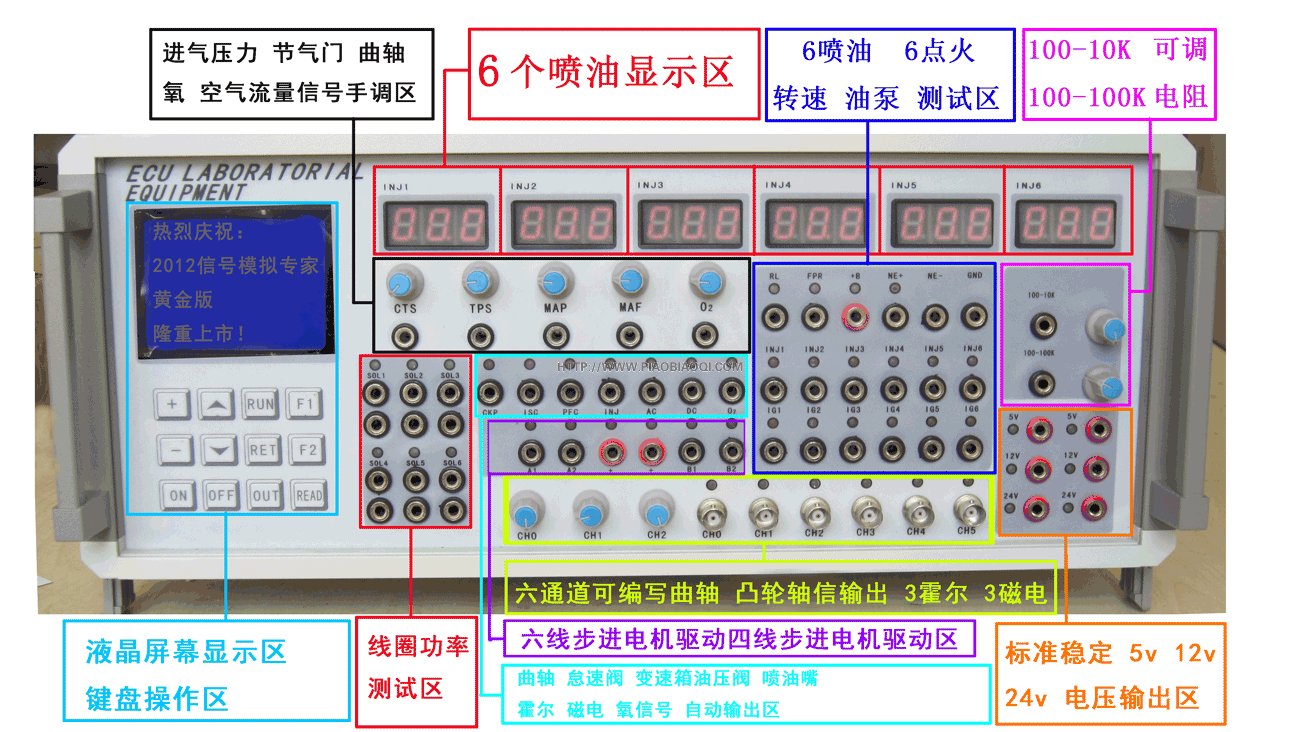

操作面板簡介：
噴油器模擬及噴油時間測量：
INJ1: 一缸噴油器及噴油時間
INJ2: 二缸噴油器及噴油時間
INJ3: 三缸噴油器及噴油時間
INJ4: 四缸噴油器及噴油時間
INJ5: 五缸噴油器及噴油時間
INJ6: 六缸噴油器及噴油時間
模擬信號輸出：
CTS: 溫度傳感器信號模擬0~10K
TPS: EGR閥位置、節氣門位置傳感器信號模擬0~5V
MAP:進氣壓力傳感器信號模擬0~5V
MAF:空氣流量計信號模擬0~5V
O2: 氧傳感器信號模擬0~1V（手動調節）
O2A:氧傳感器信號模擬調節（信號自動變化）
數字信號輸出：
CKP:曲軸信號
AC: 交流信號
DC: 直流信號
執行元件驅動：
ISC：怠速控制閥驅動
PFC：點火線圈驅動
INJ：噴油器驅動
A1\A2\B1\B2:四線步進電機驅動
A\B\+\+\C\D:六線步進電機驅動
點火線圈及點火模塊模擬：
IG1：一缸點火線圈及點火模塊模擬
IG2：二缸點火線圈及點火模塊模擬
IG3：三缸點火線圈及點火模塊模擬
IG4：四缸點火線圈及點火模塊模擬
IG5：五缸點火線圈及點火模塊模擬
IG6：六缸點火線圈及點火模塊模擬
電磁閥類模擬：
SOL1:線圈1
SOL2:線圈2
SOL3:線圈3
SOL4:線圈4
SOL5:線圈5
SOL6:線圈6
自動引腳提示：
FPR:油泵繼電器模擬
RL：繼電器模擬
+B：12V電源輸出
NE+：曲軸信號+輸出
NE-：曲軸信號-輸出
GND：電源負極
多通道信號發生器：
CH1:霍爾（光電）傳感器信號1輸出
CH2:霍爾（光電）傳感器信號2輸出
CH3:磁電傳感器信號1輸出
CH4:磁電傳感器信號2輸出
CH5:磁電傳感器信號3輸出
按鍵功能：
F1:快捷鍵：通用信號發生器
F2:快捷鍵：根據車型選擇
F3:快捷鍵——5V、12V、24V電源全部關閉
↑：菜單向上
↓：菜單向下
+：信號增強
-：信號減弱
RUN：運行
RET:返回
READ:讀取五通道曲軸信號數據
OUT：曲軸信號輸出
DIV：步進電機工作電壓切換
POWER: 電源開關
|
