ad-90芯片讀寫儀

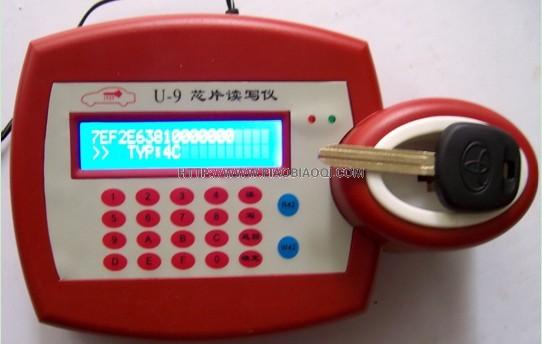

儀器外觀：
功能介紹：
本儀采用了一體式設計，解決了市面上883和AD90分體組合式設計，外觀簡潔、美觀，便于攜帶！完全杜決不兼容和操作不便等問題，整機只需一個外置電源！
設備可以獨立使用，用RS232接口與個人電腦連接，可以進行芯片編程，適用于Windows操作系統，快速探測鑰匙內是否存有芯片，讀取所有固定編碼的芯片，拷貝所有固定編碼的芯片。
本設備識別米格摩斯 加密－SILCA 48、飛利浦 加密－SILCA 46、德克薩斯 加密 4D，編寫PCF7930/31、T5、德克薩斯 4C－SILCA 4C。增加了42芯片的拷貝和4D芯片的區分，可以把4D芯片詳細的芯片數據區分和編寫。直接識別汽車晶片ID號如：60－68－XX，可拷貝ID42普通晶片，無需密碼，也可以與臺式或手提電腦連接進行操作將各種汽車晶片數據詳細解讀。
芯片類型簡介：
11－TEMIC 11（-T5 emulatiom）
11－TEMIC 11 (-T5 仿效)
12－TEMIC 12（-T5 emulation）
12－TEMIC 12 (-T5 仿效)
13－MEGAMOS 13 (-T5 emulation)
13－米格摩斯 13 （-T5仿效）
33－PHILIPS 7930/31 (-T5 emulation)
33－飛利浦 7930/31 (-T5 仿效)
20－T5 blank
20－T5 空白
40、41、42、44、45－PHILIPS CRYPTO 7935
40、41、42、44、45－飛利浦 加密 7935
46－PHILIPS CRYTO2-7936
46－飛利浦 加密2 7936
48－MEGAMOS CRYPTO
48－米格摩斯 加密
4C－TEXAS
4C－德克薩斯 加密
4D－TEXAS CRYPTO
4D－德克薩斯 加密
73－PHILIPS 7930/31 – multiple block
73－飛利浦 7930/31 – 多種區段
芯片類型、名稱。圖片、鑒別、閱讀、寫入參照表
|
芯片ID
|
芯片
|
圖片
|
鑒別
|
閱讀
|
寫入
|
|
11
|
TEMIC 1/32
|
|
YES
|
YES
|
T5
|
|
12
|
TEMIC 1/40
|
YES
|
YES
|
T5
|
|
13
|
MEGAMOS
|
|
YES
|
YES
|
T5
|
|
20
|
SUKCA T5
|
|
YES
|
|
|
|
33
|
PHILIPS PCF7930/31
|
YES
|
YES
|
T5 PCF7930/31
|
|
42
|
PHILIPS PCF7935
|
|
YES
|
YES
|
42 PCF7935
|
|
44
|
PHILIPS CRYPTO
PCF7935
|
|
YES
|
YES
(ID code)
|
T5 PCF7930/31
(ID code)
|
|
46
|
PHILIPS CRYPTO2
PCF7936
|
|
YES
|
|
|
|
48
|
MEGAMOS CRYPTO
|
|
YES
|
|
|
|
4C
|
TEXAS
|
|
YES
|
YES
|
KEYLINE
|
|
4D
|
TEXA CRYPTO
|
|
YES
|
YES(ID code)
|
|
|
73
|
PHILIPS PCF7930/31
MULTIPLY BLOCK
|
|
YES
|
YES
|
PCF7930/31
|
操作說明：
設備版本顯示
拷貝4C圖例：
按讀：顯示芯片內置碼；
按寫之后，插入要拷貝的鑰匙（必須是可拷貝的4C芯片）。出現上面這個菜單，接著按“1”；
出現SUCCESS表示拷貝成功；
拷貝13圖例：
本田2.3、別克PK3、一汽佳寶、中華、金杯、老奧迪A6、V6、大宇、君越。（13芯片都可以拷貝）；
按讀：出現鑰匙內置碼；
按寫：插入需要拷貝的鑰匙（芯片必須是T5可拷貝的），再按“2”；
正在寫入數據；
顯示拷貝成功；
拷貝尼桑A32鑰匙41芯片圖例：
按讀：顯示鑰匙內置碼；
按寫：插入需要拷貝的鑰匙，按“2”（芯片必須是可拷貝的T5芯片）；
正在寫入數據；
顯示拷貝成功。
拷貝42圖例：
插入原車鑰匙，按R42讀，綠色指示燈會不停閃爍，顯示鑰匙內置碼。拔出原車鑰匙，插入需要拷貝的鑰匙。（注：芯片須是7935有數據的芯片，讀出的格式應顯示42，如上圖所示），按W42寫；
顯示需要匹配鑰匙的內置碼；
正在寫入數據；
寫入成功后，紅色和綠色指示燈應熄滅！表示拷貝寫入成功。如紅色指示燈在不停閃爍，可能是芯片數據不對，需換另外的芯片重新拷貝。
|
