多功能調校儀使用說明書
首先感謝您選用我們的產品，本調校儀可以同時輸出霍爾信號和磁電信號，當您拿到調校儀器，
請仔細閱讀說明書。
一、信號線查找方法：
（一）霍爾信號傳感器找信號線的方法
霍爾傳感器一般都是三根線，在變速箱輸出軸附近，其中有一根線是12V（正極），
一根線是0V（負極），最后一根線是2-5V左右，只有2-5V的線是信號線。
（二）磁電信號傳感器找信號線的方法
磁電傳感器一般都是兩根線，在變速箱輸出軸附近，兩根線里面有一根是0V（負極），
一根線是5V左右的信號線。
二、接線方法
（一）霍爾信號線的接線方法
找到信號線后，用打火機燒個小口子，把調校儀的黑線并聯到上面，打開鑰匙，不用發(fā)動車。
現在里程表就開始走了。個別的車會碰到不走表的情況，只需要推一下車，即可解決。
（二）磁電信號線的接線方法
找到信號線后，用打火機燒個小口子，把調校儀的紅線關聯到上面，打開鑰匙，不用發(fā)動車，
現在里程表就開始走了。
三、調校儀上的銅鈕是20圈精密電位器，調速的旋鈕，順時針慢，逆時針快。
當出現里程表不工作的現象，只需要逆時針旋轉此鈕15圈即可解決。

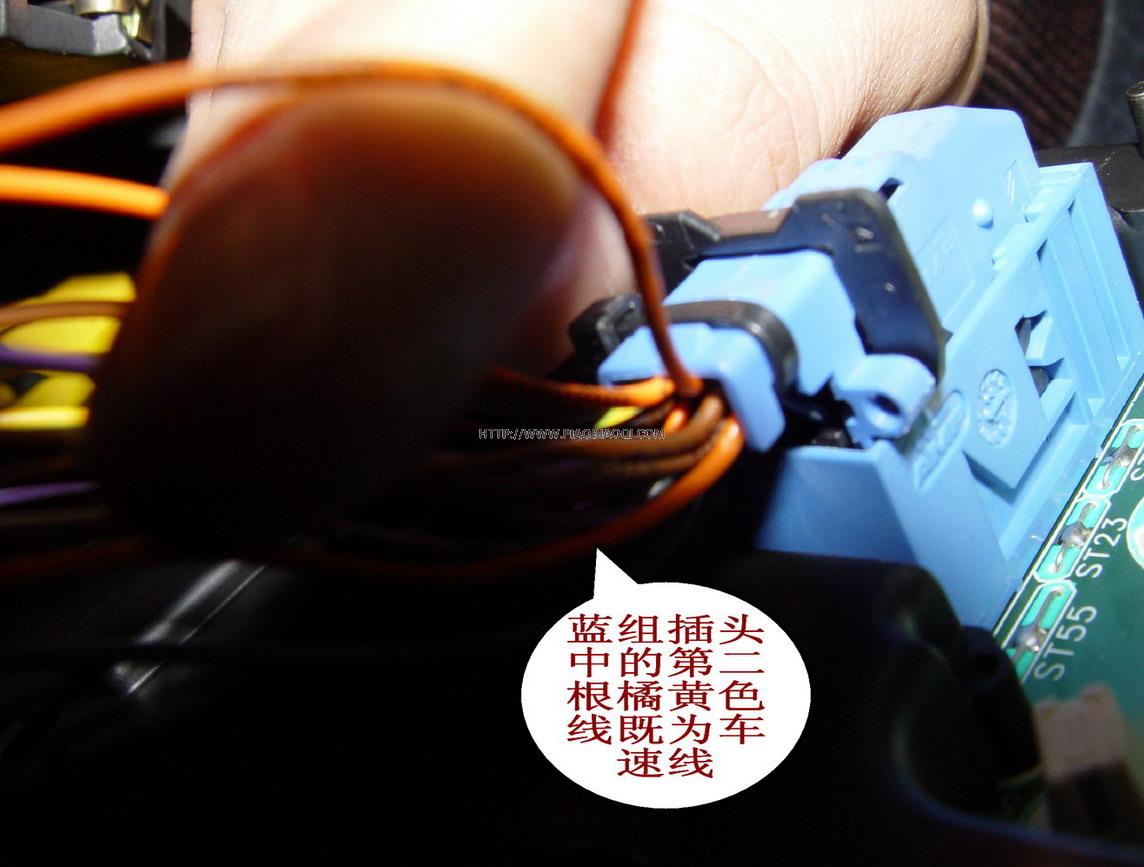

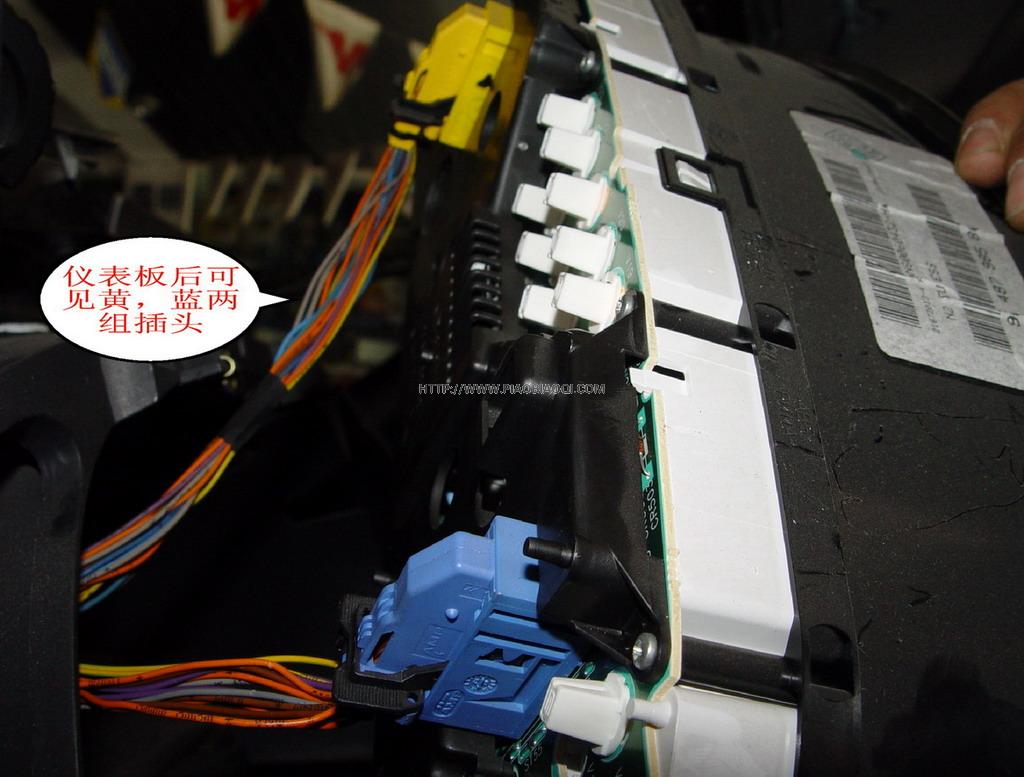

愛麗舍接線方法
 部

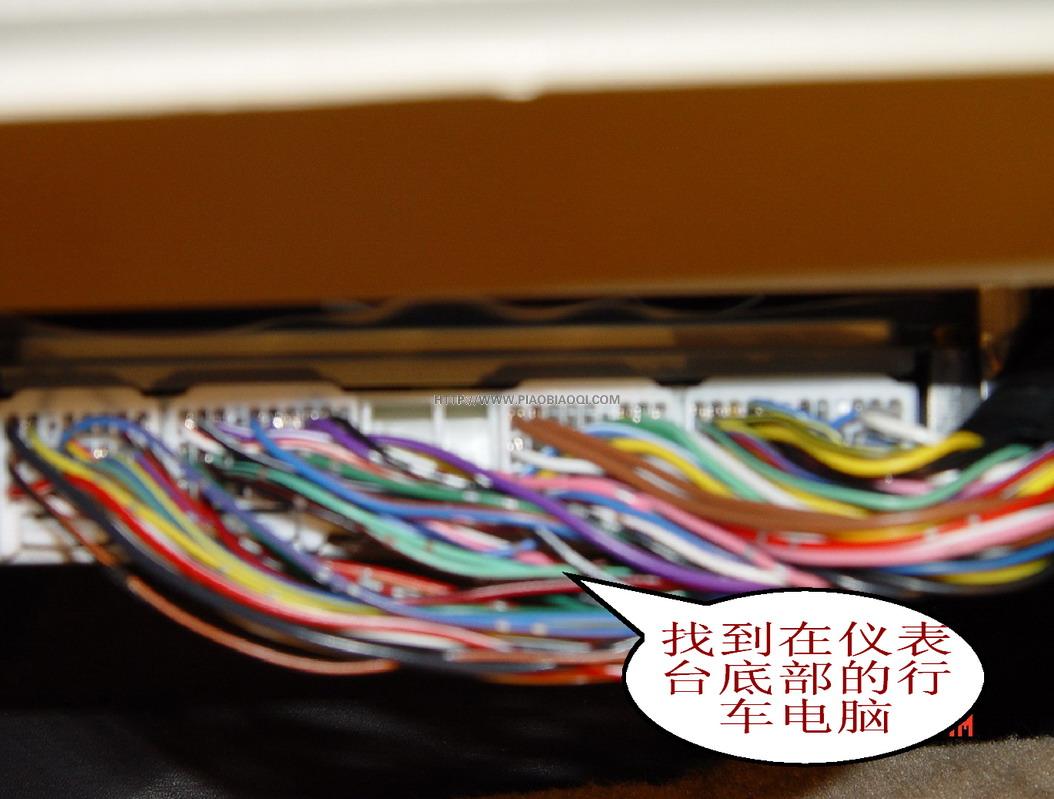

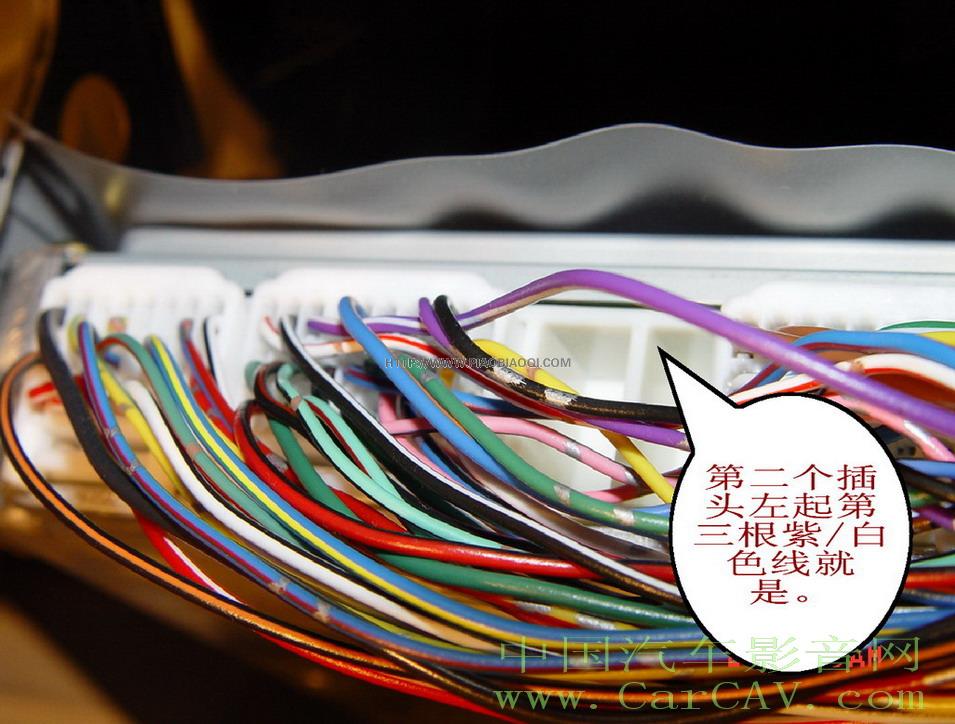

上面的是花冠接線方法
分車接線方法
1、97道奇大捷龍：右大燈后方有一塊變速器控制電腦14＃（綠/白）為車速脈沖信號；
2、華泰特拉卡：儀表右邊插頭，上排右數第3根（黃/紅）；
3、三凌帕杰羅V73：方向盤下，左腳門邊大插頭中（白/藍）；
4、本田CR-V，拆下儀表后面插頭藍白線
5、別克君威2.5的車速信號線在右前半軸側的有一個二線插頭,電線的顏色分別為:白色 棕色 棕色的是地線,白色的是車速信號線
6、本田奧的賽儀表后面兩插頭的信號線！左邊插頭！右邊往左數第五根白黑線
7、本田儀表后面三個插頭的！信號線是脈沖的在最左邊插頭！從右往左數第二根黑—白線！
8、尼桑天籟儀表信號線是從右前輪子ABS信號查找！是磁電的
9、馬自達323車速傳感器在右半軸附近！三根線。白紅線正極！黑桔負極！桔色信號線
10、大宇 脈沖信號 粉紅線正極,黑色線負極,綠白信號線
11、帕薩特 奧迪A6 棕色負極,棕紅信號線
12、瑞風 黑白線正極,黑色線負極,青綠線信號
13、豐田海獅 紅藍色正極,棕色負極
14、凱越自動檔 信號線是從變速器出來的b號插頭的 8號線有個淺綠的線
15、中華駿捷 橙黑色正極 黑色負極 橙綠信號線
16、天籟 儀表板的紫白V\W 脈沖信號
17、一汽皇冠 ABS電腦插頭12腳脈沖信號
18、金杯 脈沖信號 傳感器插頭 紅色正極 白/黑負極 紅/黑信號
19、長城皮卡 在電瓶邊有8個插座的插頭 黑色負極 紫綠正極 紅綠信號
20、長城賽弗 工黃色正極 黑色負極 紅色信號線
21、長安福特 白色信號線
22、東南凌紳自動檔 儀表小插頭，白色帶藍道的。脈沖信號
23、別克君越 磁電信號 信號線紫色.黃色
別克君威2.5的車速信號線在右前半軸側的有一個二線插頭,電線的顏色分別為:白色 棕色
棕色的是地線,白色的是車速信號線
97道奇大捷龍：右大燈后方有一塊變速器控制電腦14＃（綠/白）為車速脈沖信號；
華泰特拉卡：儀表右邊插頭，上排右數第3根（黃/紅）；
三凌帕杰羅V73：方向盤下，左腳門邊大插頭中（白/藍）；
寶馬525:引擎右前方剎車泵處棕紅
本田CR-V:車內右邊ECU處31P白色插頭藍/白
南韓現代七人車(新勝達)
在變速箱處找其中有兩個三線插頭!一個分別是:黑色;咖啡色;橙色
另一個分別是:黑色;黃色;橙色;
咖啡色就是車速信號線!
新圣達菲在電腦檢測口可以找到！也是咖啡色。
你可以用萬能表查在發(fā)動怠速情況下0。3-1。0v以內的線,或用示波器來查
本田CRV車的車速線.把儀表版拆開,在它上面有兩個插座,就接綠色插座的第4針藍/白色線就是了.
新款皇冠2.5或3.0的數據脈沖線在儀表臺后面的紫色線!!!需要注意的是后面有三根紫色線,最中間的這根就是了
豐田銳志在儀表后而儀表插頭的第五條線，淡藍色
寶馬745接到ABS電腦的輪速線上就可以。有4根
奔馳S500也是接到輪速線上的
佳美2.4在副駕駛雜務盒后面的ＥＣＵ盒上面的紫白色線
帕薩領馭的車速線在左前雨刮器下方的電腦盒上的 左邊黑色插頭上的 棕紅線就是車速線了
奧迪A4車速脈沖線.前左門左側有一茶色插座,17芯,第6根,白/藍就是了
現代雅尊脈沖線在方向盤下面檢測插座可以找到是黃色的
東風日產騏達在儀表盤后方為:綠色
寶馬Ｘ５儀表臺后備干２６針綜紅色
雷克薩斯儀表臺后１６針插頭下排右３淺綠
陸地巡洋艦４７００副駕駛室電腦處２８針紫色
奔馳Ｃ２００右前大燈后電腦４７針插頭黑綠色
寶馬７系列Ｅ６５引擎蓋下右側４１針黃紅色．．．．．寶馬５系列同上棕紅色
本田飛度在前右ECU里藍白色
森林人在儀表后邊中間扦頭第12根綠黃條線就是!只有一根綠黃線!
銳志車的車速脈沖線拆儀表盤,后面有一個插頭是淺藍色的
起亞賽拉圖車速線在車速傳感器插頭上綠色帶橙色便是
車型 線色 位置
愛麗舍 橘黃色 儀表后藍組插頭
北京吉普 藍/灰色 儀表后插座外排左起第3口
廣州本田2.4 藍/白色 排擋旁電腦最右側白色插頭第3排左起第5個針
別克凱越 綠色 機艙變速器上3芯插頭中間一個
豐田花冠 紫/白色 儀表底下電腦第2個插頭左起第3根
風神藍鳥 藍/黑色 儀表后白色插頭左起第5根
東南菱帥 黃色 儀表后蘭色插座第2口
馬自達323 灰/黑色 右邊22針插頭上排左邊第4根
帕薩特、寶來 白/藍色 CD電源插頭第1根
奇瑞 棕色 變速箱插頭中間一個
賽歐 藍/紅色 儀表后插頭右邊第一根
桑塔納2000 黑/黃色 變速箱插頭中間一個
現代伊蘭特 灰/橙色 儀表下電腦線束
華泰特拉卡 黃/紅 儀表右邊插頭，上排右數第3根
三凌帕杰羅V73 白/藍 方向盤下，左腳門邊大插頭中
本田CR-V 藍/白 車內右邊ECU處31P白色插頭
豐田銳志 淡藍色 在儀表后而儀表插頭的第五條線
皇冠2.5或3.0 紫色線 在駕駛室的右下裝飾板里，白色18P下段右側第2個
佳美2.4 紫白色線 在副駕駛雜務盒后面的ＥＣＵ盒上面的
A4 白/藍色 在儀表臺左側C茶色插頭中第17根
GL8 深綠色 空氣濾清器中60針插頭上排右邊第6針
豐田霸道 粉紅/藍色 右側電腦C插18P第5根
豐田陸地巡洋艦 紫色` 副駕駛28針中排左起第5口
福美來 紫紅色 右側地板上方電腦中B白色插頭24P第19
帕薩特領馭 棕紅線 在左前雨刮器下方的電腦盒上的 左邊黑色插頭上
騏達 綠色 在儀表盤后方為
三菱EVO9代 黑/紅銀點 儀表后面
現代雅尊 黃色 在方向盤下面檢測插座可以找到
A6 藍色線 引擎室左側白色插頭10P第3P白
寶馬Ｘ５ 綜紅色 儀表臺后面２６針
雷克薩斯 淺綠 儀表臺后１６針插頭下排右３
奔馳Ｃ２００ 黑綠色 右前大燈后電腦４７針插頭
寶馬７系列 黃紅色 Ｅ６５引擎蓋下右側４１針
本田飛度 藍白色 在前右ECU里
翼虎 藍黃線 電腦內
新款A4(2.0FSI) 白/藍色 左前門與左腳踏板飾物旁有幾個插頭，其中有一個綠色17P插頭，第9腳白帶藍這條就是車速線
思域 蘭色 藍色插座的藍色線
凌志 RX-330 棕色 儀表后插頭第18腳
豐田敞蓬跑車 紫色 儀表后右邊插頭
|
