玉柴BOSCH共軌柴油系列發動機
|
|
|
|
如：YC6J245 30
|
|
|
|
4針接診斷口：
|
|
|
|
|
|
|
|
E189:診斷K線 5：電源“-” 04：電源“+”（DC24V)
|
|
|
2
|
玉柴DELPHI單體泵柴油系列發動機
|
|
|
|
如：YC6G270 30
|
|
|
|
4針接診斷口：
|
|
|
|
|
|
|
|
J3-45:診斷CAN-H J3-53:診斷CAN-L 5:電源“-” 405：電源“+”（DC24V)
|
|
|
3
|
玉柴DELPHI共軌柴油系列發動機
|
|
|
|
如：YC4F115 30
|
|
|
|

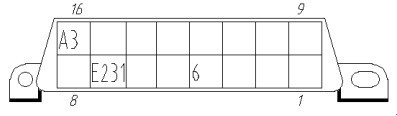

16針接診斷口（OBD-II ISO DIS 15031-3標準）：
|
|
|
|
|
|
|
|
A3:電源“+”（DC24V) E231:診斷K線 6：電源“-”
|
|
|
4
|
玉柴美國易康天然氣系列發動機
|
|
|
|
如：YC6J210N 30
|
|
|
|
接診斷口（DELPHI插件）12110250
|
|
|
|
|
|
|
|
TX:診斷RT線 RX:診斷RX線 19：電源“+”（5V EXT） 20:電源“-”（5V RTN）
|
|
|
5
|
玉柴衡陽南岳電控柴油系列發動機
|
|
|
|
如：YC4D130 30
|
|
|
|
4針接診斷口：AMP 282088-1
|
|
|
|
|
|
|
|
A3:診斷CAN-H A4:診斷CAN-L 5:電源“-” 85：電源“+”（DC24V)
|
|
|
6
|
南京依維柯SOFIM8140 BOSCH柴油系列發動機
|
|
|
|
如：SOFIM8140 43S3
|
|
|
|
3針接診斷口：AMP 282087-1
|
|
|
|
|
|
|
|
E25:診斷K線（診斷儀由蓄電池供電）
|
|
|
7
|
濰柴BOSCH共軌系列發動機
|
|
|
|
如：WP 10 290
|
|
|
|

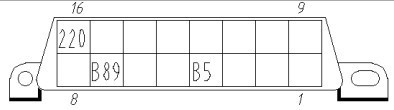

16針接診斷口（OBD-II ISO DIS 15031-3標準）：AMP 179631-1
|
|
|
|
|
|
|
|
220：電源“+”（DC24V) B89:診斷K線 B5:電源“-”
|
|
|
8
|
錫柴BOSCH共軌CA6DF3/4DF3/6DL2柴油發動機
|
|
|
|
如：CA6DF3-24E3
|
|
|
|
16針接診斷口（圓形）：AMP 182916-1
|
|
|
|
|
|
|
|
JB:電源“+”（DC24V) JA:電源“-” B89:診斷K線
|
|
|
9
|
錫柴DENSO CA6DL1/CA4DL1系列柴油發動機
|
|
|
|
如：CA 6DL1-29E3
|
|
|
|
16針接診斷口（圓形）：AMP 182916-1
|
|
|
|
|
|
|
|
JB:電源“+”（DC24V) JA:電源“-” B19:診斷K線
|
|
|
10
|
錫柴WOODWARD天然氣系列發動機
|
|
|
|
如：CA6SL1-26E3/CA6SF2-21NE
|
|
|
|
9針接診斷口：COMMR232(發動機自帶線束上已預留好，在ECU附近）
|
|
|
|
|
|
|
|
2：診斷TXD線（發送）-K2 2:診斷REV線（接收）-L2 5:地線-M1
|
|
|
11
|
朝柴NGD sinens柴油系列發動機
|
|
|
|
如：NGD3.0-C3HA
|
|
|
|
16針接診斷口（OBD-II ISO DIS 15031-3標準）：AMP 179631-1
|
|
|
|
|
|
|
|
01：電源“+”（DC24V) AB4:診斷K線 5A/5B:電源“-”
|
|
|
12
|
康明斯所有柴油、天然氣系列發動機
|
|
|
|
如：ISBE4 225B
|
|
|
|
9針接診斷口：HD10-9-1939P/HDC16-9
|
|
|
|
|
|
|
|
D：J1939 DATA LINK<+> E:J1939 DATA LINK<->
F:J1939 DATA LINK SHIELD B10:J1587 DATA LINK<+> B20:J1587 DATA LINK<->
JB:電源“+”（DC24V) JA:電源“-”
|
|
|
13
|
日野DENSO P11/J08柴油發動機
|
|
|
|
如：P11C UJ
|
|
|
|

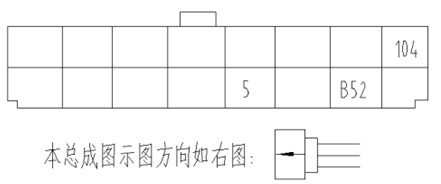

16針接診斷口：82560-4320（日野編號，此插接件隨發動機自帶）
|
|
|
|
|
|
|
|
5：電源“-” B52:診斷K線 104：電源“+”（DC24V)
|
|
| 14 |
MAN BOSCH系列柴油發動機
|
|
|
|
如：D2866LOH28
|
|
|
|
37針接診斷口：接頭3730-00085/護套3730-00086（插接件均從MAN采購）
|
|
|
|
|
|
|
|
850：電源“+”（DC24V) 31：電源“-” 781：診斷K線 783：診斷L線
|
|
|
15
|
紅巖菲亞特BOSCH系列發動機
|
|
|
|
如：CURSOR 9
|
|
|
|

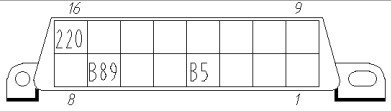

16針診斷口（OBD-II ISO DIS 15031-3標準）:AMP 179631-1
|
|
|
|
|
|
|
|
220：電源“+”（DC24V) B89:診斷K線 B5：電源“-”
|
|
|
16
|
五十鈴6HK1E3系列柴油發送機
|
|
|
|
如：6HK1E3
|
|
|
|

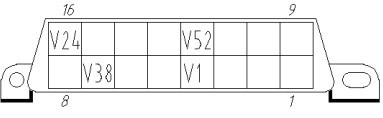

16針診斷口（OBD-II ISO DIS 15031-3標準）:AMP 179631-1
|
|
|
|
|
|
|
|
V24:電源“+”（DC24V) V52:診斷線 V38:診斷線 V1：電源“-”
|
|
|
17
|
朝柴BOSCH CY4102-C3系列發動機
|
|
|
|
如：CY4102-C3C
|
|
|
|
16針接診斷口（圓形）：AMP 182916-1
|
|
|
|
|
|
|
|
02:電源“+”（DC24V) 6:電源“-” K25:診斷K線 K61:CAN-H K62:CAN-L
|
|
|
18
|
東風南充N(xiāo)Q 120N 十堰科納天然氣系列發動機
|
|
|
|
如：NQ 120N
|
|
|
|
4針接診斷口（發動機自帶線束上已預留，在ECU附近）
|
|
|
|
|
|
|
|
1C:電源“+”（DC24V) 3:診斷TXD線 11：RXD線 17B:GND
|
|
|
19
|
大柴BOSCH(EDC16) BF6M1013/BF4M1013系列柴油發動機
|
|
|
|
如：BF6M1013-26E3
|
|
|
|
16針接診斷口（圓形）：AMP 182916-1
|
|
|
|
|
|
|
|
D01:電源“+”（DC24V) D02:電源“-” K25：診斷K線
|
|
|
20
|
大柴CA6DE3系列柴油發動機
|
|
|
|
如：CA6DE3
|
|
|
|
16針接診斷口（圓形）：AMP 182916-1
|
|
|
|
|
|
|
D01:電源“+”（DC24V) D02:電源“-” K27:J1939 DATA LINK<+> K26:J1939 DATA LINK<->
|
|
21
|
大柴CA4DC2(EDC16)系列柴油發動機
|
|
|
|
如：CA4DC2
|
|
|
|
16針診斷口（OBD-II ISO DIS 15031-3標準）:AMP 179631-1
|
|
|
|
|
|
|
|
1040:電源“+”（DC24V) 5:電源“-” K25:診斷K線
|
